ビーチロック

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

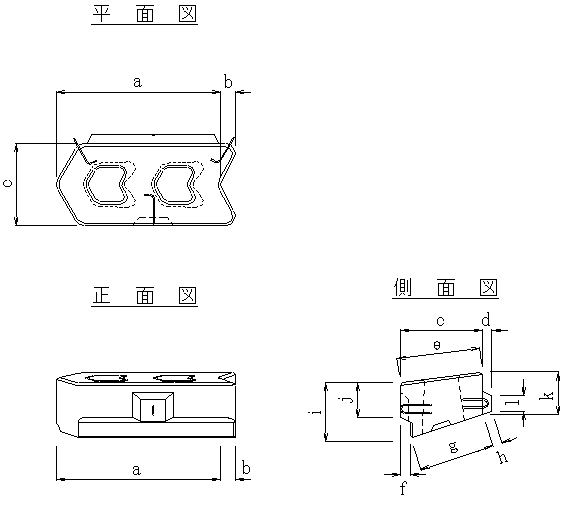

■ビーチロック　T型　標準型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2t型 2.180 21.378 0.948 7.67 7.283 4.251 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3ｔ型 3.066 30.067 1.333 9.44 23.878 4.869 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 4.122 40.423 1.792 11.62 31.202 5.181 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

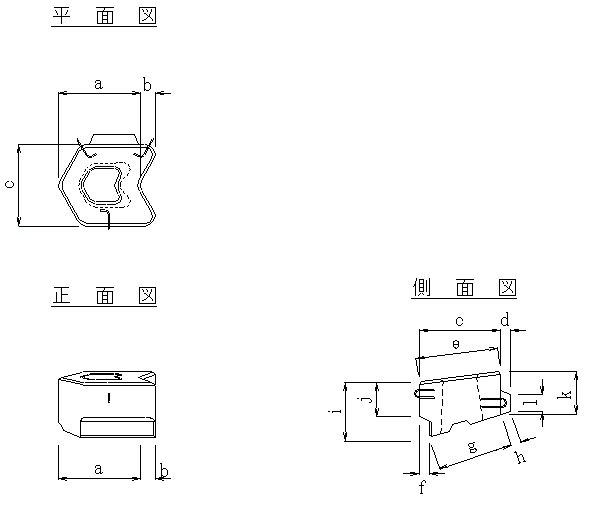

■ビーチロック　T型　端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.070 10.493 0.465 4.41 − 3.640 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2ｔ型 1.500 14.710 0.652 5.47 − 3.830 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.015 19.760 0.876 6.59 − 4.010 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
