ビーチロック

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

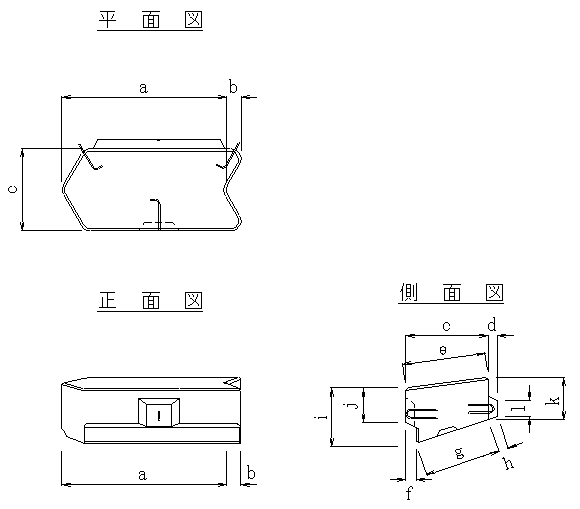

■ビーチロック　U型　標準型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2t型 2.714 26.615 1.180 6.07 4.53 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3ｔ型 3.751 36.785 1.631 7.57 4.92 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 5.069 49.710 2.204 9.34 5.49 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

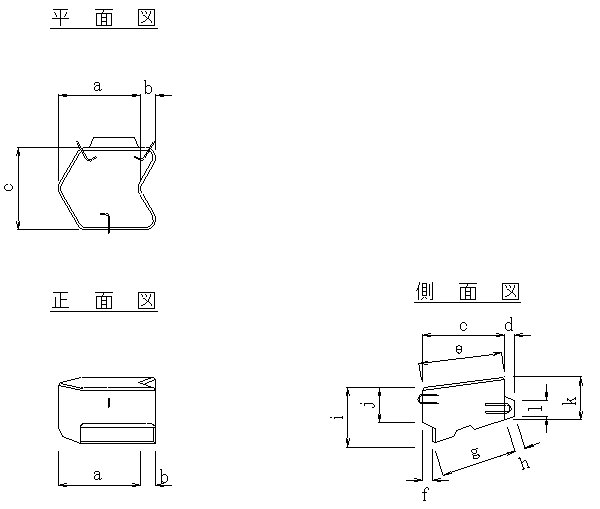

■ビーチロック　U型　端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.327 13.013 0.577 3.70 3.55 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2ｔ型 1.829 17.936 0.795 4.67 3.82 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.470 24.222 1.074 5.61 4.21 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
