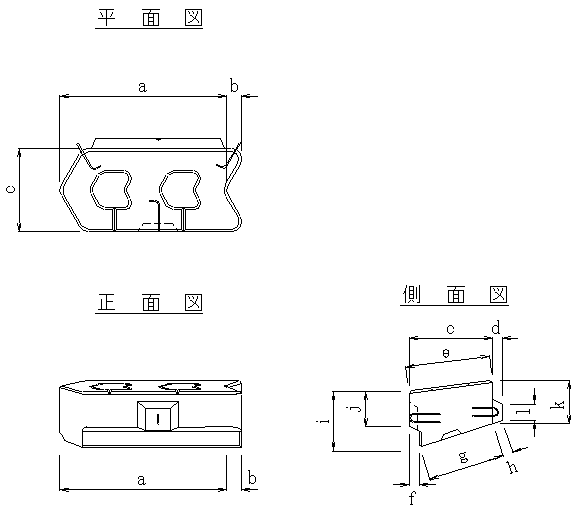

■ビーチロック　V型　標準型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2t型 2.691 26.390 1.170 6.11 4.53 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3ｔ型 3.721 36.491 1.618 7.62 4.92 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 5.032 49.347 2.188 9.41 5.49 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

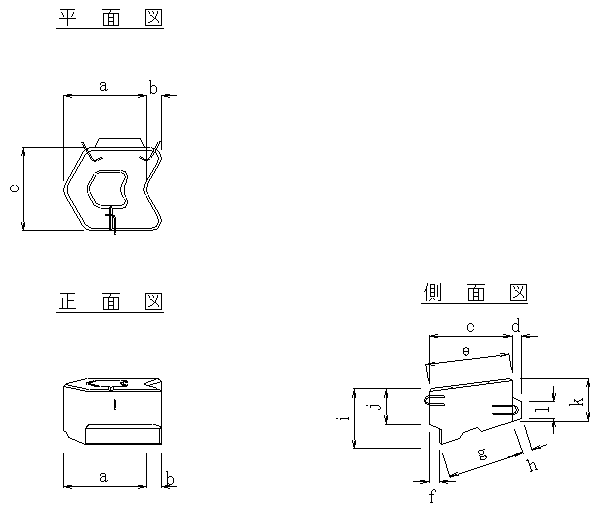

■ビーチロック　V型　端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.316 12.906 0.572 3.72 3.55 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2ｔ型 1.815 17.799 0.789 4.70 3.82 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.452 24.046 1.066 5.65 4.21 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
