シェークブロック

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

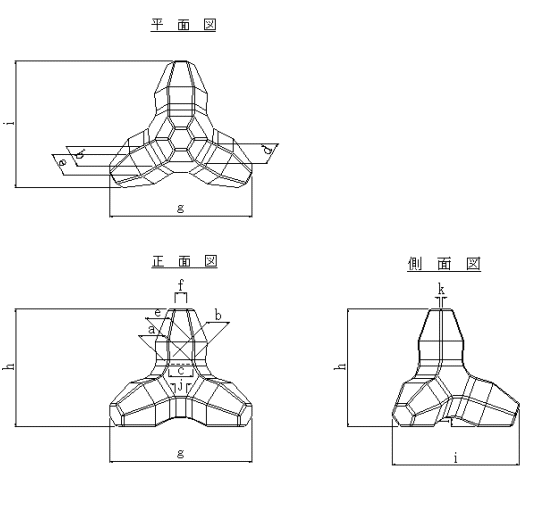

■標準型シェークブロック

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 基本寸法(m)
a b c d e f g h i j k l
0.5 0.499 4.894 0.217 2.360 0.202 0.182 0.199 0.179 0.191 0.091 1.141 0.946 1.024 0.093 0.020 0.071
1.0 1.003 9.836 0.436 3.761 0.255 0.229 0.251 0.226 0.241 0.114 1.440 1.194 1.293 0.117 0.025 0.090
2.0 2.001 19.623 0.870 6.185 0.321 0.289 0.316 0.285 0.304 0.144 1.813 1.503 1.628 0.148 0.031 0.114
3.0 2.990 29.322 1.300 8.084 0.367 0.330 0.361 0.325 0.347 0.165 2.073 1.718 1.861 0.169 0.036 0.130
4.0 3.991 39.138 1.735 9.796 0.404 0.364 0.398 0.358 0.382 0.181 2.282 1.891 2.048 0.186 0.040 0.143
5.0 5.014 49.171 2.180 11.410 0.436 0.392 0.429 0.387 0.413 0.196 2.463 2.041 2.211 0.201 0.043 0.154
6.0 6.005 58.889 2.611 12.867 0.463 0.417 0.456 0.411 0.438 0.208 2.615 2.167 2.348 0.213 0.045 0.164
8.0 7.979 78.247 3.469 15.550 0.509 0.458 0.501 0.451 0.482 0.228 2.875 2.383 2.581 0.234 0.050 0.180
10.0 10.012 98.184 4.353 18.090 0.549 0.494 0.541 0.487 0.520 0.246 3.101 2.570 2.784 0.253 0.054 0.194
12.0 11.990 117.582 5.213 20.400 0.583 0.525 0.574 0.517 0.552 0.261 3.293 2.729 2.956 0.269 0.057 0.206
15.0 14.987 146.972 6.516 23.671 0.628 0.565 0.618 0.557 0.595 0.282 3.547 2.940 3.184 0.289 0.062 0.222
20.0 19.964 195.780 8.680 28.659 0.691 0.622 0.680 0.613 0.654 0.310 3.903 3.235 3.504 0.318 0.068 0.244
25.0 25.019 245.353 10.878 33.313 0.745 0.670 0.734 0.661 0.705 0.334 4.208 3.488 3.777 0.343 0.073 0.264
30.0 30.059 294.778 13.069 37.649 0.792 0.713 0.780 0.702 0.750 0.355 4.474 3.708 4.016 0.365 0.078 0.280
40.0 39.981 392.080 17.383 45.534 0.871 0.784 0.858 0.772 0.825 0.391 4.920 4.077 4.416 0.401 0.085 0.308
50.0 49.935 489.695 21.711 52.809 0.938 0.844 0.924 0.832 0.888 0.421 5.298 4.391 4.756 0.432 0.092 0.332

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

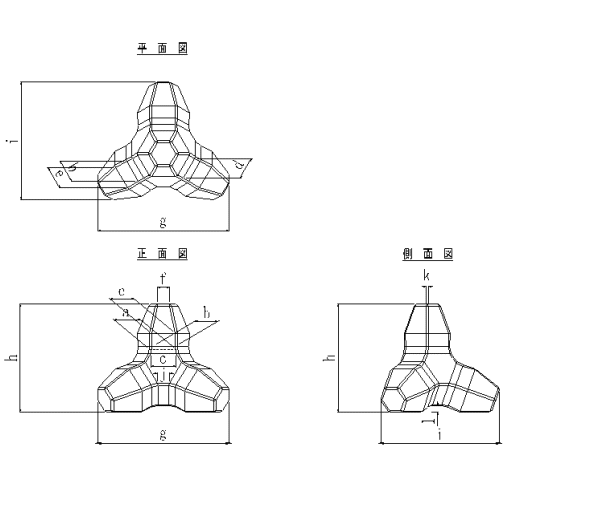

■大型シェークブロック

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 基本寸法(m)
a b c d e f g h i j k l
60.0 60.128 589.654 26.143 57.183 1.042 0.938 1.026 0.924 0.972 0.512 5.327 4.422 4.812 0.480 0.102 0.282
80.0 80.199 786.484 34.869 69.288 1.147 1.032 1.129 1.017 1.070 0.564 5.864 4.868 5.297 0.528 0.113 0.311

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
