タインブロック

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

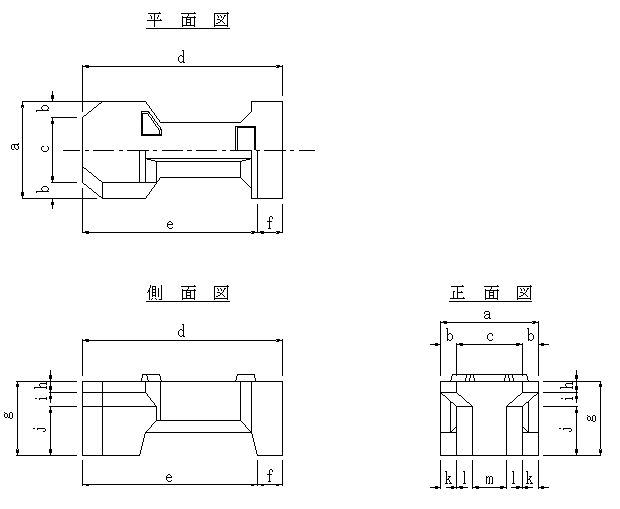

■タインブロック　Ａ型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l m
A10t型 10.026 98.321 4.359 17.07 64.71 15.24 1.700 0.280 1.140 3.500 3.070 0.430 1.300 0.200 0.250 0.850 0.280 0.280 0.580
A15ｔ型 15.316 150.199 6.659 23.37 92.67 17.04 2.000 0.330 1.340 3.900 3.420 0.480 1.600 0.230 0.290 1.080 0.330 0.330 0.680
A30t型 30.178 295.945 13.121 36.63 163.06 39.28 2.500 0.420 1.660 4.900 4.260 0.640 2.000 0.280 0.360 1.360 0.420 0.420 0.820

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　▲戻る

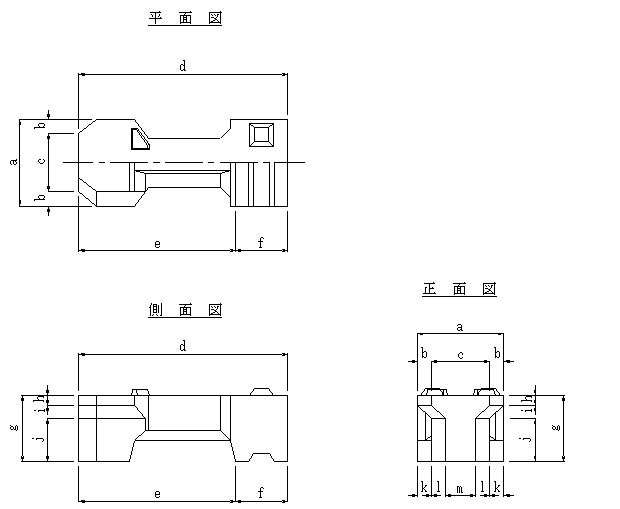

■タインブロック　Ｂ型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)		 基本寸法(m)
a b c d e f g h i j k l m
B13t型 12.829 125.810 5.578 20.10 78.78 15.24 1.700 0.280 1.140 4.100 3.070 1.030 1.300 0.200 0.250 0.850 0.280 0.280 0.580
B20ｔ型 20.109 197.202 8.743 27.51 115.99 25.40 2.000 0.330 1.340 4.600 3.420 1.180 1.600 0.230 0.290 1.080 0.330 0.330 0.680
B40t型 39.868 390.972 17.334 43.20 215.46 70.68 2.500 0.420 1.660 5.800 4.260 1.540 2.000 0.280 0.360 1.360 0.420 0.420 0.820

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
