■クロスブロック
※吊鉄筋の詳細については、お問い合せ下さい。
| 規 格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
吊鉄筋量 (kg) |

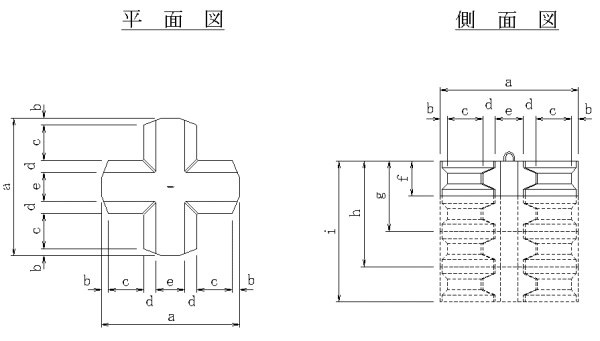

基本寸法(m) | |||||||||
| a | b | c | d | e | f | g | h | i | |||||||
| Ⅰ型 | 1t | 1.012 | 9.924 | 0.440 | 4.81 | 1.77 | 1.700 | 0.100 | 0.500 | 0.175 | 0.150 | 0.500 | － | － | － |
| 2t | 2.024 | 19.849 | 0.880 | 9.14 | 2.40 | － | 1.000 | － | － | ||||||
| 3t | 3.036 | 29.773 | 1.320 | 13.47 | 4.31 | － | － | 1.500 | － | ||||||
| 4t | 4.048 | 39.697 | 1.760 | 17.80 | 4.98 | － | － | － | 2.000 | ||||||
| Ⅱ型 | 2t | 2.061 | 20.212 | 0.896 | 6.23 | 6.05 | 1.950 | 0.100 | 0.175 | 0.075 | 0.250 | 0.500 | － | － | － |
| 4t | 4.124 | 40.443 | 1.793 | 11.06 | 8.52 | － | 1.000 | － | － | ||||||
| 6t | 6.185 | 60.654 | 2.689 | 15.89 | 15.50 | － | － | 1.500 | － | ||||||
| 8t | 8.246 | 80.866 | 3.585 | 20.72 | 17.80 | － | － | － | 2.000 | ||||||
| Ⅲ型 | 6t | 6.162 | 60.429 | 2.679 | 14.62 | 19.32 | 3.000 | 0.200 | 0.800 | 0.300 | 0.400 | 0.800 | － | － | － |
| 12t | 12.323 | 120.847 | 5.358 | 27.00 | 28.02 | － | 1.600 | － | － | ||||||
| 18t | 18.485 | 181.276 | 8.037 | 39.38 | 36.70 | － | － | 2.400 | － | ||||||
| 24t | 24.647 | 241.705 | 10.716 | 51.76 | 54.44 | － | － | － | 3.200 | ||||||
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量
